電磁流量計的故障檢查
發布時間：2019-07-15 15:02:25

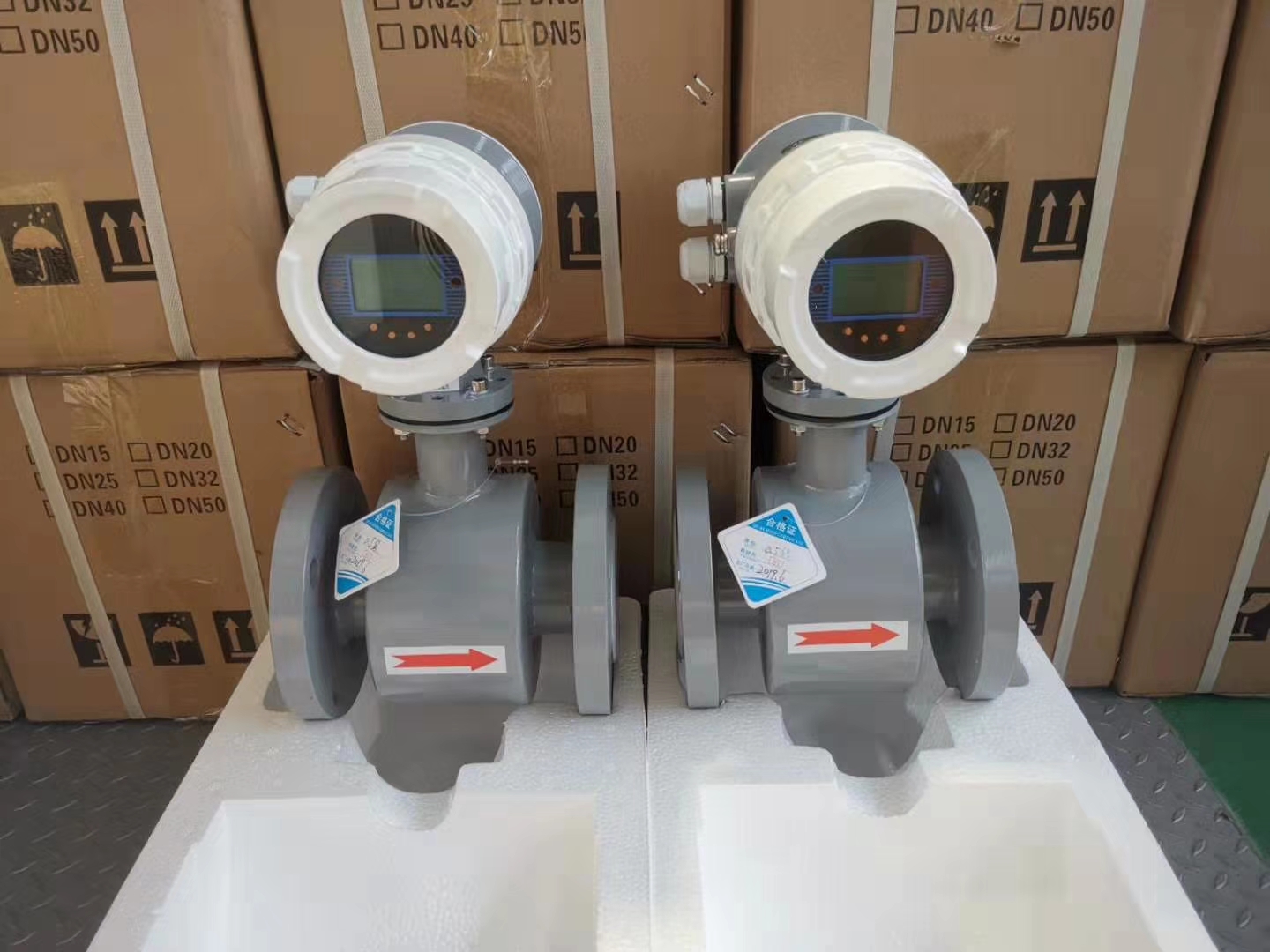

電磁流量計是利用法拉第電磁感應定律進行測量流量的，其工作原理猶如變壓器的工作原理，即電源向勵磁線圈提供電流，勵磁電流經線圈產生磁場，該磁場作用于導電的介質中形成感應電勢，最后，從電極上獲取與被測流體流速成正比的電壓信號。電磁流量計通常由傳感器和轉換器兩部分組成。被測流體的流量經傳感器變換成感應電勢，然后再由轉換器將感應電勢轉換成統一的4-20mA DC信號輸出，以便進行顯示或控制。
電磁流量計有一體式和分體式兩種結構，兩種結構方式的故障現象與檢查方法基本是相同的。電磁流量計的信號一般為2.5~8mV，流量較小時可能只有幾個微伏。檢查故障先檢查顯示儀是否正常，按顯示儀→轉換器→傳感器→測量管道的順序進行檢查。大口徑的流量傳感器，更換工程量大、涉及面廣，一定要反復檢查，根據各項檢查確定傳感器是否應該卸下更換和修理。
